減壓閥和減壓孔板的應用

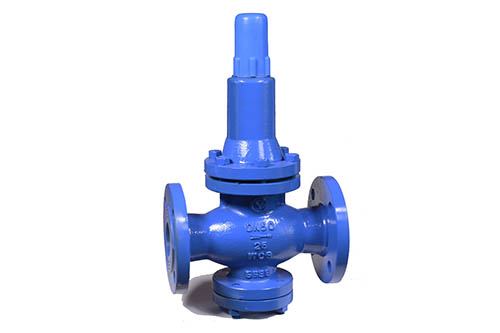

　　自動噴水滅火系統 常用的減壓閥按濕式報警閥形式分為薄膜式、彈簧式和活塞式三種，按作用形式分為：比例式和定壓式。定壓式減壓閥中有一種既減動壓，又減靜壓，且閥前壓力可任其變化，而閥后壓力可穩定在所需壓力的減壓穩壓閥。噴淋系統給消火栓當采用減壓閥進行過濾器分區時，為滿足水系統中關于消火栓栓口的靜、動壓的要求，此時宜采用既能減動壓又能減靜壓、且還具有穩壓作用的可調式薄膜減壓閥。對于較大減壓比如超過5:1場合，為了減輕每個閥的負擔，減輕閥內氣蝕和磨損，延長使用壽命，宜采用兩個減壓閥串聯減壓;對于流量變化較大的場合，宜采用雙閥并聯，這樣可使每個減壓閥處于合適的流量負載狀態，避免噪音;薄膜式減壓閥宜水平安裝。對于并聯使用的減壓閥閥組，宜采用不同的口徑，并正確設定不同的閥后壓力，以使兩個

　　自動噴水滅火系統常用的減壓閥按濕式報警閥形式分為薄膜式、彈簧式和活塞式三種，按作用形式分為：比例式和定壓式。定壓式減壓閥中有一種既減動壓，又減靜壓，且閥前壓力可任其變化，而閥后壓力可穩定在所需壓力的減壓穩壓閥。噴淋系統給消火栓當采用減壓閥進行過濾器分區時，為滿足水系統中關于消火栓栓口的靜、動壓的要求，此時宜采用既能減動壓又能減靜壓、且還具有穩壓作用的可調式薄膜減壓閥。

　　對于較大減壓比如超過5:1場合，為了減輕每個閥的負擔，減輕閥內氣蝕和磨損，延長使用壽命，宜采用兩個減壓閥串聯減壓;對于流量變化較大的場合，宜采用雙閥并聯，這樣可使每個減壓閥處于合適的流量負載狀態，避免噪音;薄膜式減壓閥宜水平安裝。對于并聯使用的減壓閥閥組，宜采用不同的口徑，并正確設定不同的閥后壓力，以使兩個減壓閥根據流量由小到大(由正常到高峰)先后投入使用。

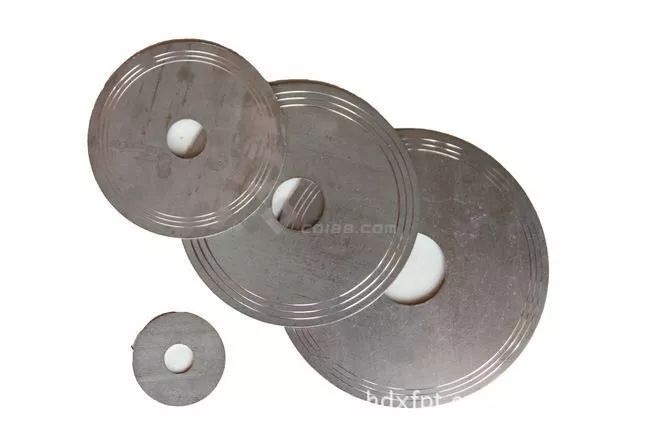

　　減壓孔板減壓孔板相對于減壓閥來說，系統比較簡單，投資較少，管理方便。但減壓孔板只能減動壓，不能減靜壓，且下游的壓力隨上游壓力和流量而變，不夠穩定。另外，減壓孔板容易堵塞。可以在水質較好和供水壓力較穩定的情況下采用。 不銹鋼設計規范gb 50084—2001 9.3.1 減壓孔板應符合下列規定：

　　1 應設在直徑不小于5omm的水平直管段上，前后管段的長度均不宜小于該管段直徑的5倍;

　　2 孔口直徑不應小于設置管段直徑的3o%，且不應小于20mm;

　　3 應采用噴淋板材制作。

　　(1)為克服噴水不均勻性所設置的減壓裝置宜采用減壓孔板，不宜采用減壓閥。由于減壓閥需要在閥前加設閥門，因此只適合用在給水前對規范進行豎向分區的減區;

　　(2)減壓孔板主要用來克服由幾何高差和水管立管水頭損失造成的噴淋系統豎向的噴水不均勻性，其位置設在各層配結構或配水干管的起點端，一般設在安全信號閥之后;

　　(3)配水支管上不宜設置減壓孔板。因為規范規定，減壓孔板應設置在直徑不小于50毫米的水平管段上，若配水支管直徑大于等于50毫米，則該支管上的噴頭一般較多。
