一、 結構與用途

　　中壓復合式排氣閥閥體為圓桶狀，閥門內部包括浮子、支架及密封圈等。該閥安裝在泵出口處或配水管線中，用以排除管線中大量集結的空氣，或管線較高處集結的空氣排放至大氣中，以提高管線及水泵的使用效率。當管道發生負壓時，能自動的高速進氣，保證管線的安全，避免因負壓所產生的損壞現象。

　　二、 工作原理

當管線開始注水時，浮子處在開啟的位置，進行大量排氣。當空氣排完時，閥內腔充滿水，下浮子上升并帶動上浮子及密封圈，使排氣閥自動關閉，停止排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當?shù)某潭?，閥內水位下降，浮子隨之下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時閥瓣迅速開啟，吸入空氣，確保管線安全。

　　三、 主要技術參數

　　型號：FPQ43X

　　公稱壓力：PN40

　　閥體試驗壓力： 4.0Mpa

　　密封試壓壓力： 4.0Mpa

　　適用溫度：0～80℃

　　適用介質：水

　　四、 主要零件材料

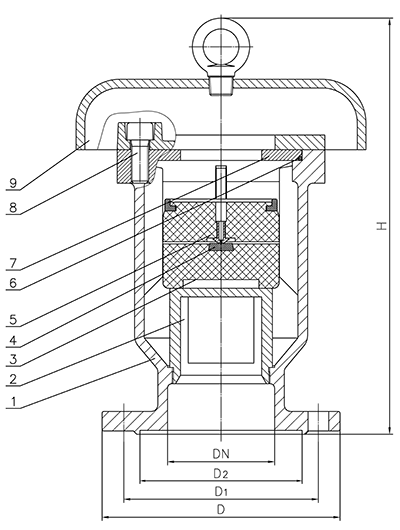

　　五、主要外形尺寸

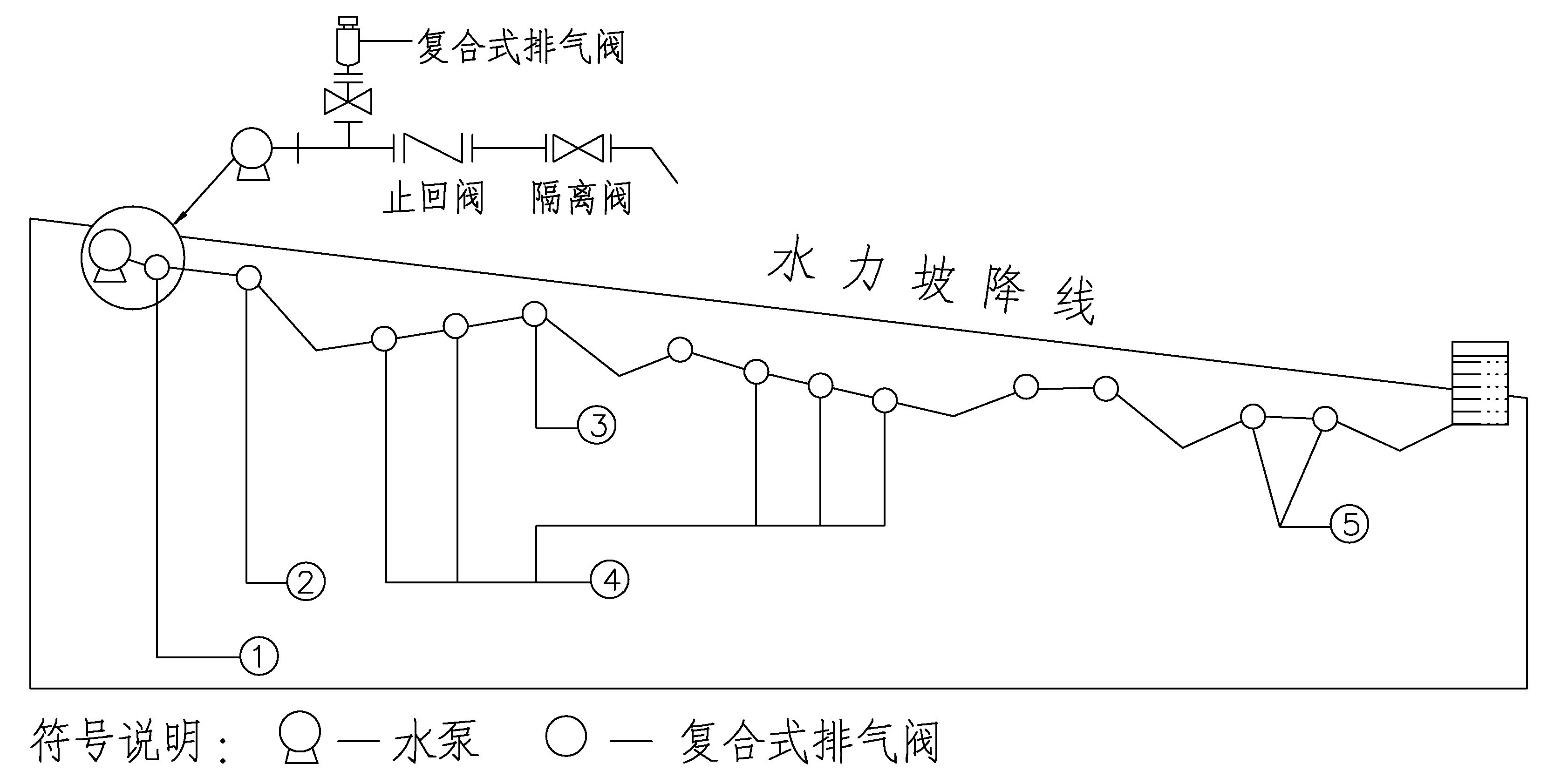

　　六、排氣閥安裝位置圖

　　1、水泵出口，止回閥之前的橫管上，在水泵啟動時排氣，停泵時吸氣;

　　2、管路下坡處，當停泵時，可能造成真空(或負壓)處;

　　3、突破處;

　　4、長距離緩升(降)坡無***高點管線，每隔0.4～0.8公里處設置復合式排氣閥;

　　5、每一上坡***高點均設置復合式排氣閥。

　　七、 安裝注意事項

　　1、排氣閥應豎直安裝在橫管上，偏差不大于2度;

　　2、為便于維護，排氣閥的下方應安裝一只隔離閥(軟密封閘閥、蝶閥等);

　　3、冬天排氣閥應該采取防凍措施。
