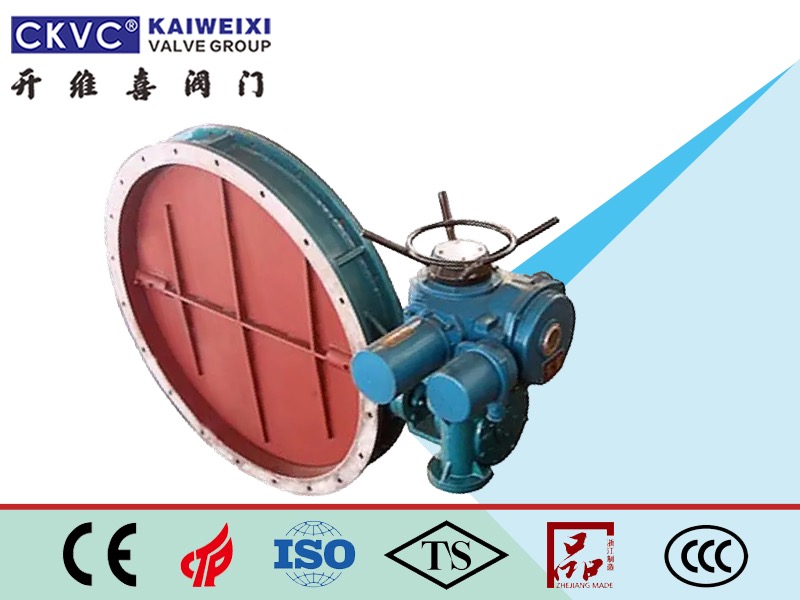

電動通風蝶閥是一種非封閉式蝶閥，適用于建材、冶金、礦山、電力生產過程中，對介質溫度300，公稱壓力0.1兆帕的管道上的介質質量進行連接、啟閉或調節。電動通風蝶閥主要用于金屬、化工、建材、電站、玻璃等行業通風環保工程的含塵冷空氣或熱氣管道。作為氣體介質調節流量或切斷裝置。電動通風蝶閥采用焊接中線式圓盤板和短結構鋼板的新結構形式設計制造，
1.電動通風蝶閥采用焊接中線式閥板和短結構鋼板的新結構形式設計制造，避免了高溫膨脹的影響，操作簡單。
2.無連桿、螺栓等。運行可靠，使用壽命長。它可以安裝在多個站，不受介質流向的影響。
3.設計新穎合理，結構獨特，重量輕，開閉迅速。
4.電動通風蝶閥操作扭矩小，操作方便，省力靈巧。
5.電動通風蝶閥采用合適的材料，以滿足不同介質和腐蝕性介質等的低、中、高溫
1.采用中線碟形板與短結構鋼板焊接的新結構形式設計制造，結構緊湊、重量輕、安裝方便、流阻小。循環量大，避免了高溫膨脹的影響，操作簡單
2.使用壽命長，可安裝在多個工位，不受介質流向影響
該蝶閥為非封閉式蝶閥，廣泛應用于建材、冶金、礦山、電力等生產過程中介質溫度300，公稱壓力0.1Mpa的管道中。
該蝶閥由與閥體相同的材料制成，由電動或氣動驅動。適用溫度取決于閥體材質選擇，公稱壓力0.6MPa，一般適用于工業、冶金、環保等管道通風和介質流量調節。其主要特點是：
1.設計新穎合理，結構獨特，重量輕，開合快捷。
2.操作扭矩小，操作方便，省力靈巧。
3.采用合適的材料，以滿足不同介質和腐蝕性介質的低、中、高溫。
設計標準： GB/T 12238-2008 JB/T 8692-1998
法蘭連接尺寸為：GB/T9115.1-2000
結構長度h:GB/T12221-1989
壓力試驗： GB/t 13927-1992;JB/T9092-1999
采用新系列燃氣輪機電動執行器，具有雙作用和單作用(彈簧復位)，齒輪傳動，安全可靠;大口徑閥門采用AW系列氣動執行機構撥叉驅動，結構合理，輸出扭矩大，雙作用和單作用。
1.齒輪式雙活塞，輸出扭矩大，體積小。
2.圓柱體用鋁和金制成，重量輕，外形美觀。
3.手動操作機構可安裝在頂部和底部。
4.機架連接可以調節開啟角度和額定流量。
5.執行器可以選擇實時信號反饋指示和各種附件，實現自動操作。
6.IS05211標準連接為產品安裝和更換提供了方便。
7.兩端的可調連接螺釘可以使標準產品在0-90之間有4個可調范圍。確保與閥門的同步精度。
公稱通徑 | DN（mm） | 50-2000 | ||
公稱壓力 | PN（MPa） | 0.05 | 0.25 | 0.6 |
試驗壓力 | 強度試驗 | 0.075 | 0.375 | 0.9 |
密封試驗 | 1.5%泄漏量 | |||
適用介質 | 煤氣、含塵氣體、煙道氣等。 | |||
適用溫度 | 氣傳動、電傳動。 |
