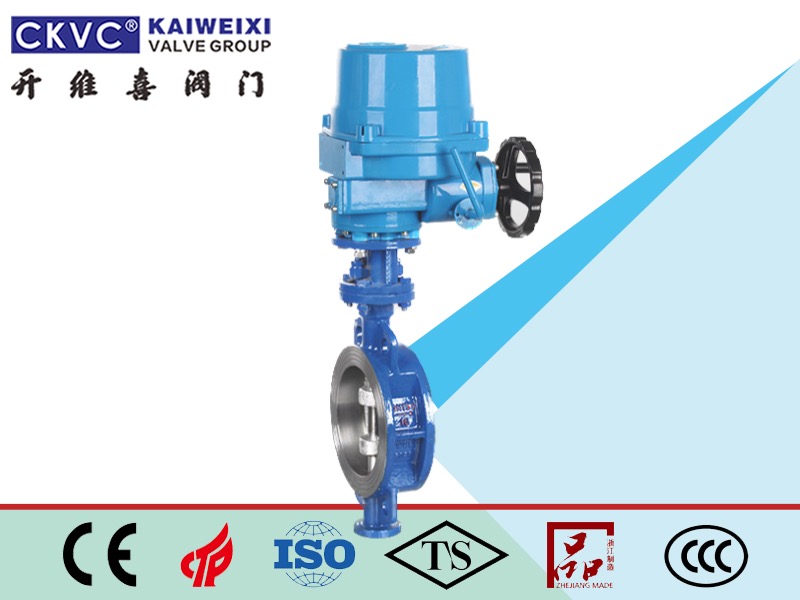

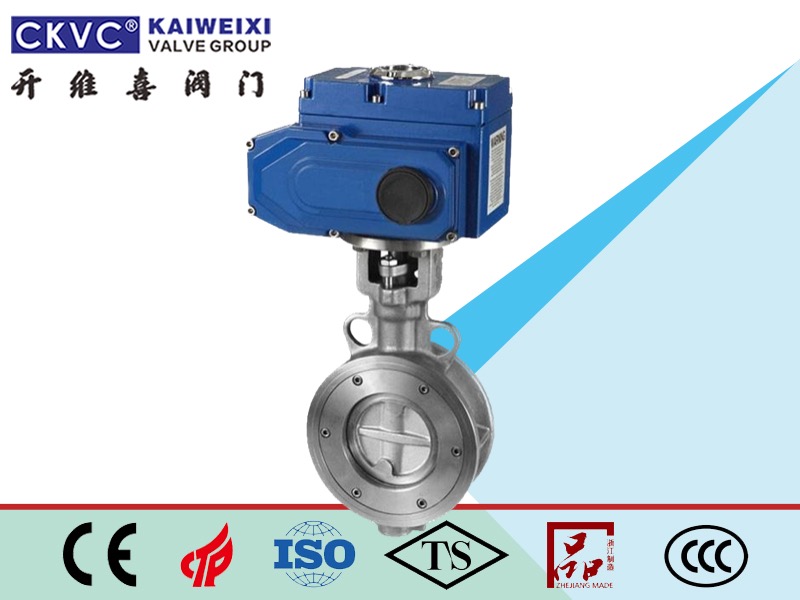

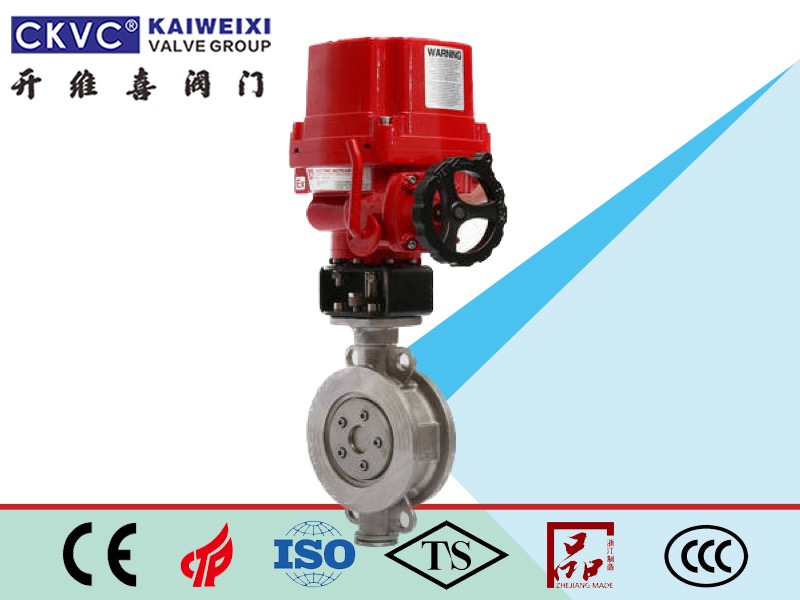

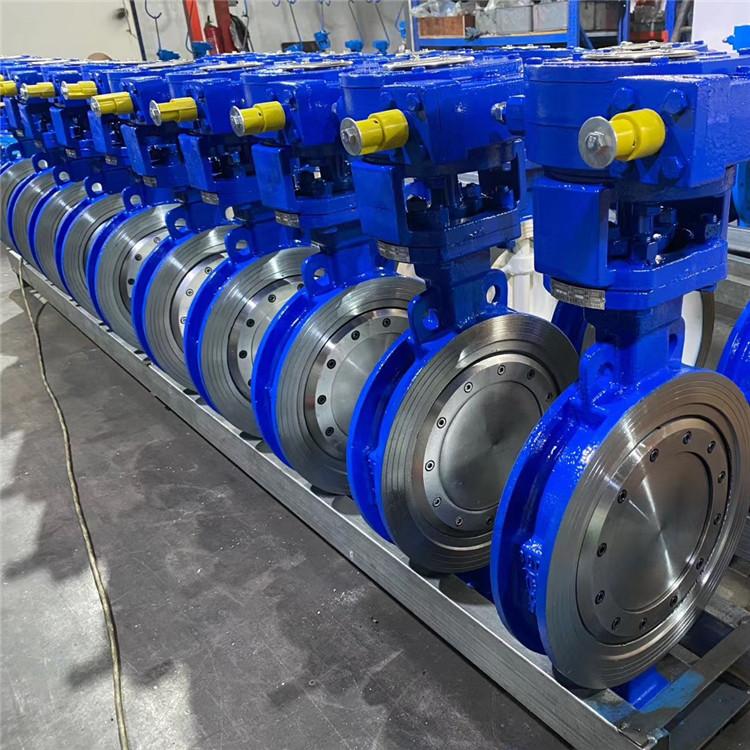

D73H、D373H、D673H、D973H PN10~PN100三偏心雙夾硬密封電動蝶閥采用精密J型彈性密封圈和三偏心多層金屬硬密封結構，廣泛應用于介質溫度400的工業管道，如冶金、電力、石油化工、給排水、市政建設等。
常見的三偏心雙夾硬密封電動蝶閥有：d973h-6、d973h-10、d973h-16、d973h-25、d973h-40、d973h-64、d973h-100、d973y-6、d973y-10、d973y-16等
1.金屬多層密封蝶閥的對接卡箍連接結構簡單，安裝拆卸方便，重量輕。金屬硬密封蝶閥采用三偏心密封結構，閥座和蝶板幾乎無磨損，具有越來越緊的密封功能。
2.密封圈由不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點。它具有優異的密封性能，耐腐蝕，使用壽命長，無論低溫和高溫。
3.蝶板密封面采用堆焊鈷基硬質合金，耐磨，使用壽命長。
4.大型蝶板采用桁架結構，強度高，通流面積大，流阻小。
5.金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向限制，不受空間位置影響，可以任意方向安裝。
6.驅動裝置可以安裝在多個工位(旋轉90或180)，方便用戶使用。
設計規范：GB/T 12238 API609
結構長度：GB/T 12221 API609 ASME B16.10
法蘭連接：GB/T 9113 API609 ASME B16.5 ISO5752
試驗和檢驗：GB/T 13927-2000
工作壓力(MPa) | 0.6~10.0 (PN6-PN100) | |||
適用溫度() | 400 | |||
適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 | |||
材料 | 閥體 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | ||
蝶板 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | |||
閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel | |||
密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel | |||
填料 | 柔性石墨 PTFE | |||
結構示意圖中已經標注了以下相關尺寸，不了解可以查看。
PN | DN | L | H2 | Ho2 | B2 | A2 |
0.6MPa | 80 | 64 | 320 | 185 | 178 | 180 |
100 | 64 | 340 | 198 | 178 | 180 | |
125 | 70 | 340 | 205 | 178 | 180 | |
150 | 76 | 415 | 241 | 178 | 180 | |
200 | 89 | 512 | 263 | 235 | 370 | |
250 | 114 | 570 | 292 | 235 | 370 | |
300 | 114 | 668 | 340 | 235 | 370 | |
350 | 127 | 745 | 385 | 235 | 370 | |
400 | 140 | 827 | 425 | 235 | 370 | |
450 | 152 | 915 | 462 | 235 | 370 | |
500 | 152 | 995 | 500 | 235 | 370 | |
600 | 178 | 1183 | 605 | 245 | 515 | |
700 | 229 | 1460 | 734 | 245 | 515 | |
800 | 241 | 1589 | 803 | 245 | 515 | |
900 | 241 | 1856 | 990 | 360 | 540 | |
1000 | 300 | 1958 | 1050 | 360 | 540 | |
1200 | 360 | 2013 | 1165 | 360 | 540 | |
1.6MPa | 80 | 64 | 513 | 265 | 178 | 180 |
100 | 64 | 538 | 282 | 178 | 180 | |
125 | 70 | 560 | 295 | 178 | 180 | |
150 | 76 | 605 | 300 | 178 | 180 | |
200 | 89 | 749 | 321 | 235 | 370 | |
250 | 114 | 803 | 330 | 235 | 370 | |
300 | 114 | 880 | 365 | 235 | 370 | |
350 | 127 | 960 | 410 | 235 | 370 | |
400 | 140 | 1032 | 445 | 235 | 370 | |
450 | 152 | 1118 | 487 | 235 | 370 | |
500 | 152 | 1190 | 520 | 235 | 370 | |
600 | 178 | 1380 | 625 | 235 | 370 | |
700 | 229 | 1582 | 745 | 245 | 515 | |
800 | 241 | 1713 | 810 | 245 | 515 | |
900 | 241 | 1870 | 875 | 360 | 540 | |
1000 | 300 | 2000 | 940 | 360 | 540 | |
1200 | 360 | 2118 | 1060 | 360 | 540 | |
2.5MPa | 80 | 64 | 552 | 265 | 178 | 180 |
100 | 64 | 585 | 290 | 178 | 180 | |
125 | 70 | 610 | 305 | 178 | 180 | |
150 | 76 | 765 | 315 | 178 | 180 | |
200 | 89 | 820 | 304 | 235 | 370 | |
250 | 114 | 910 | 336 | 235 | 370 | |
300 | 114 | 1000 | 386 | 235 | 370 | |
350 | 127 | 1055 | 425 | 235 | 370 | |
400 | 140 | 1108 | 456 | 235 | 370 | |
450 | 152 | 1140 | 490 | 235 | 370 | |
500 | 152 | 1238 | 552 | 235 | 370 | |
600 | 178 | 1399 | 635 | 245 | 515 | |
700 | 229 | 1611 | 750 | 360 | 540 | |
800 | 241 | 1782 | 820 | 360 | 540 | |
900 | 241 | 1915 | 886 | 385 | 565 | |
1000 | 300 | 2040 | 945 | 385 | 565 | |
1200 | 360 | 2184 | 1053 | 400 | 770 |
