電動法蘭球閥由YTR電動執行器和球閥組成。執行機構和閥門直接連接，外觀精致美觀。電動法蘭球閥可采用各種閥座，常溫型采用四氟密封，高溫型采用對位聚苯乙烯或金屬硬密封，具有摩擦系數低、操作扭矩小、***大泄漏量可達零泄漏等優點。可以選擇多種閥座材料，適用范圍更廣。電動法蘭球閥按結構可分為電動硬密封球閥和電動軟密封球閥。電動法蘭球閥YTR系列執行機構可直接接收計算機或工業儀表輸出的4 ~ 20 ADC或1 ~ 5vdc控制信號，根據閥門位置反饋信號與設定值的比較偏差，對執行機構驅動電機進行智能步進調節(PID調節),實現閥門或其他與執行機構匹配的裝置的精確定位，同時輸出4 ~ 20 ADC位置反饋信號。電動法蘭球閥特別適用于介質粘稠、含有顆粒和纖維的場合。目前，電動法蘭球閥廣泛應用于石油、化工、冶金、輕工、造紙、電站、制冷等領域。
#FormatImgID_0# | #FormatImgID_1# |

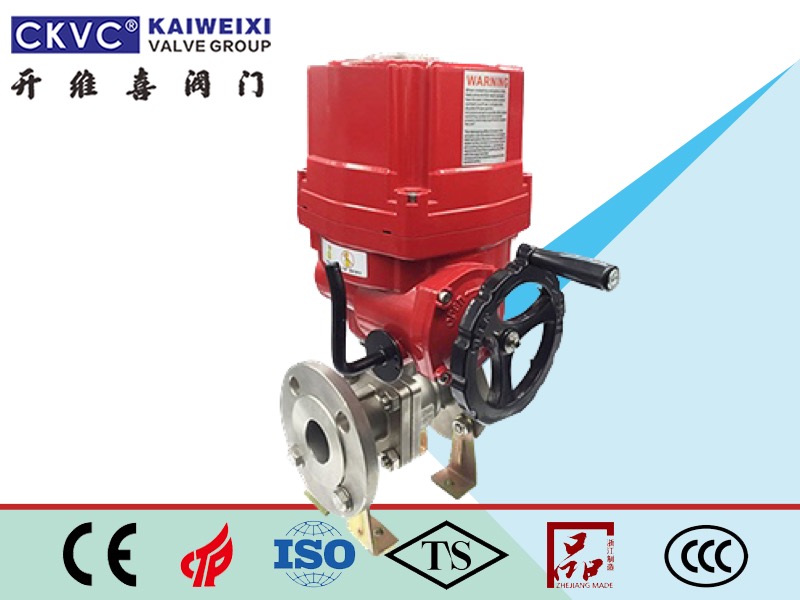

Q941電動法蘭球閥 | Q941電動法蘭球閥 |
1、閥體
閥體形式 | 直通鑄造球閥 |
公稱通徑 | DN15300mm |
公稱壓力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(錐螺紋、管螺紋) |
閥蓋形式 | 整體式 |
壓蓋型式 | 螺栓壓緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、WCB+F46 |
2、閥內件
閥芯形式 | O型球體閥芯+電子拋光 |
流量特性 | 近似快開特性 |
閥芯材料 | 不銹鋼(CF8、CF8M、CF3、CF3M)+氮化處理 |
3、執行器
執行器型號 | YTR、3810R、DZW、HQ、PSQ |
主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5VDC、輸出信號：4-20mADC |
防護等級：相當IP65(或IP67)、隔爆標志：ExdBT4(CT5)、手操功能：手柄、手輪 | |
環境溫度：-25+70、環境濕度：95% |
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
允許壓差(MPa) | 公稱壓力 | |||||||||||||
動作范圍 | 090 | |||||||||||||
泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||||
基本誤差 | 1% | |||||||||||||
回差 | 1% | |||||||||||||
死區 | 1%(可調) | |||||||||||||
可調范圍 | 250：1 | 350：1 | ||||||||||||
1 | 左閥體 | WCB、CF8、CF8M、CF3M |
2 | 右閥體 | WCB、CF8、CF8M、CF3M |
3 | 閥座 | PEFE、PPL、304、316 |
4 | 球體 | 2Cr13、304、316 |
5 | 閥桿 | 2Cr13、304、316 |
6 | 密封填料 | PTFE/柔性石墨 |
7 | 填料壓蓋 | WCB、CF8、CF8M、CF3M |
8 | 聯軸器 | Q235A |
9 | 執行器 | 配置執行器不同，材質也不相同 |
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
H1、H2、H3、A、A1、A2 | 根據所配電動執行機構而定 | |||||||||||||
PN1.6MPa法蘭連接尺寸 | ||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
n-d | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
PN2.5MPa法蘭連接尺寸 | ||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 |
n-d | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 |
PN4.0MPa法蘭連接尺寸 | ||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 450 |
D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 |
n-d | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-30 | 12-22 | 16-33 |
PN6.3MPa法蘭連接尺寸 | ||||||||||||||
D | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 | 470 | 530 |
D1 | 75 | 90 | 100 | 110 | 125 | 135 | 160 | 170 | 200 | 240 | 280 | 345 | 400 | 460 |
D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 |
n-d | 4-14 | 4-18 | 4-18 | 4-22 | 4-22 | 4-22 | 8-22 | 8-22 | 8-26 | 8-30 | 8-33 | 12-36 | 12-36 | 16-36 |
注意：表中的尺寸是沒有標準附件的數據。此外，由于產品改進的技術創新參數可能會有所變化，請咨詢公司技術部了解***新數據。
