J944X電動角式排泥閥介質用于攔截液體和氣體管道。所有類型的凈化設備和罐用于污泥排放和外部或管道排泥，適用于水處理廠的各種沉淀池和污泥池，用于排放池中的沉積物，灰塵和廢水，閥門為雙室所采用。對隔膜結構不敏感，磨損損壞，雜質滲漏，沉淀性極佳的潤滑和密封性能內襯橡膠閥板閥座斜面開口不易沉積泥漿和碎屑，驅動介質壓力低。電動集中控制耐用，壽命長。

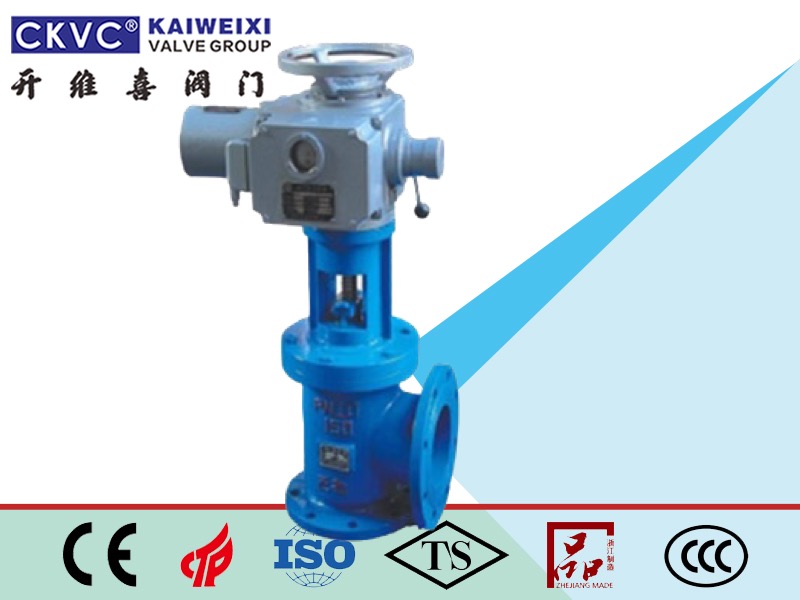

J944X系列電動角泥排放閥由三部分組成：角閥體，支架和電動頭，電動頭驅動打開或關閉閘門。您也可以在關閉電源時手動打開或關閉它。可以打開或關閉一個閥門。閥板采用軟密封，關閉后密封性能好，無泄漏。
壓力等級：1.0MPa 1.6MPa
電頭電壓：訂購時220V，380V
主體，支架材料：鑄鐵，球墨鑄鐵，WCB
閥桿材質：不銹鋼
閥板材質：球墨鑄鐵，熱封橡膠，WCB熱封橡膠
法蘭連接標準：GB/T 17241.6-98
壓力試驗標準：GB/T 13927-92
注意：當用戶需要增加訂單時顯示高度H，而不是在尺寸表中顯示為H.
相關文章推薦：電動排泥閥型號，給水管排泥閥安裝圖，手動排泥閥安裝圖， 排泥閥原理

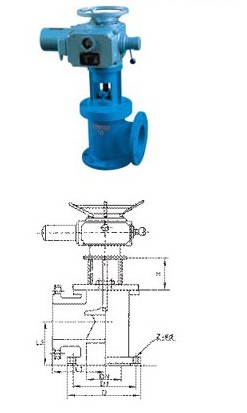

DN | L1 | L2 | H | D | D1 | Z-фd |
50 | 110 | 95 | 200 | 165 | 125 | 4-8 |
80 | 135 | 125 | 230 | 200 | 160 | 4-8 |
100 | 160 | 125 | 250 | 220 | 180 | 8-18 |
150 | 205 | 145 | 300 | 285 | 340 | 8-23 |
200 | 220 | 185 | 350 | 340 | 295 | 8-23 |
250 | 260 | 205 | 400 | 395 | 350 | 12-23 |
300 | 280 | 245 | 450 | 445 | 400 | 12-23 |
400 | 335 | 310 | 550 | 656 | 515 | 16-25 |

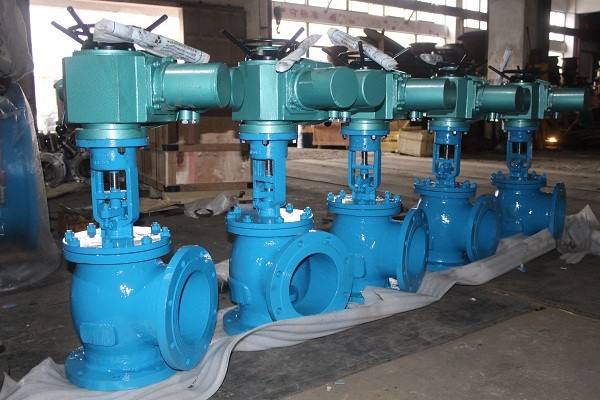

排泥閥生產照片
