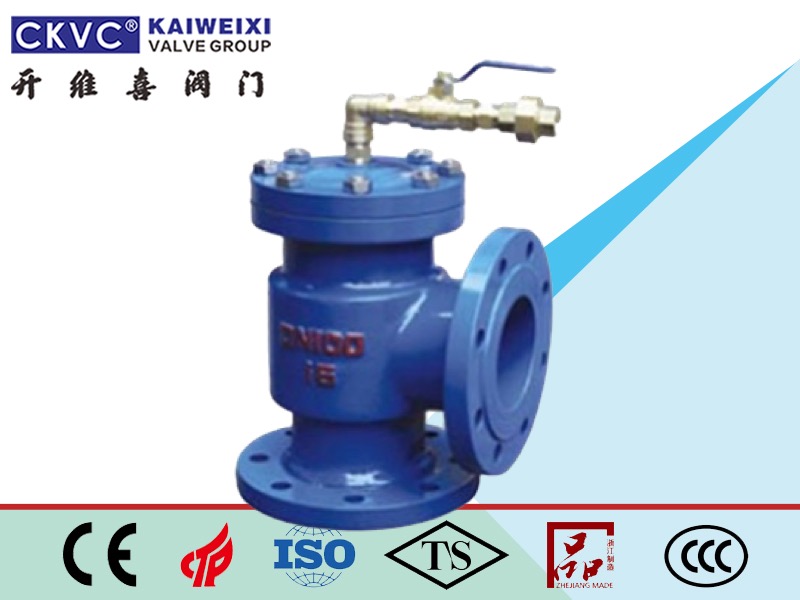

該水位控制閥適用于工礦企業，民用建筑中各種水箱、水池、水塔的自動供水系統，并可用作常壓鍋爐循環水控制閥，樓宇系統水池的水位控制閥，自來水池水水位控制用。
當水池或水塔內水位下降，液壓水位浮球閥開啟，活塞上腔失壓，進水管內有壓水將閥內活塞托起，閥瓣打開，閥門即開啟供水，當水位上升至控制線時，水位浮球閥的特點關閉，液壓活塞上腔有壓水推動活塞下移將密封面封閉，閥門即停止供水。

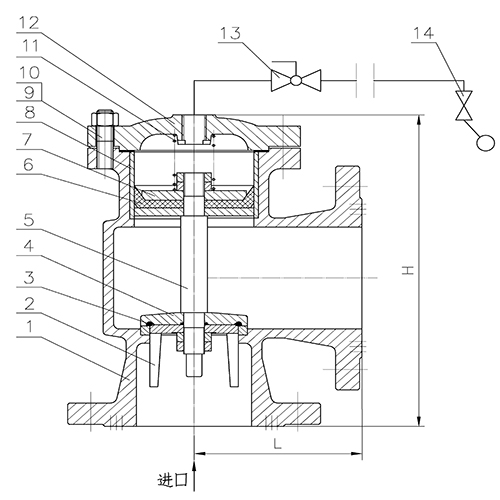

1、閥體 2、密封圈壓板 3、O形密封圈 4、閥瓣 5、閥桿 6、活塞密封圈 7、活塞壓板 8、缸套 9、螺栓
10、螺母 11、彈簧 12、閥蓋 13、球閥 14、浮球導閥
單位：mm
1、運用液壓原理控制，結構新穎合理。
2、工作平穩可靠，在規定的使用壓力范圍內，可保證無水錘沖擊，水位平穩。
3、質量輕，體積小，安裝維修方便。
1)水位控制閥應垂直固定在進水管上，閥蓋朝上。液壓水位浮球導閥安裝在水箱內，用管路將主閥與浮球導閥連通。
2)安裝前要徹底清除管道內的雜物，徹底沖洗管道。安裝水位時要注意主閥體外水流標示箭頭，遵循方向安裝;
3)主閥前要裝一只閘閥和一只過濾器，以便于維修;
4)閥門出水口應低于浮球導閥，且遠離液壓浮球導閥。保證液壓浮球導閥周圍液面平穩，無劇烈波動。
5)主閥安裝在蔭井內，水位控制閥四周應有足夠維修空間，以便容納技術人員調整及維修;
6)主閥應安裝在不易被凍裂的場合，或采取保溫措施，以防止閥門被凍裂。
1)試水時，先開啟主閥閥蓋上的球閥13，然后慢慢開啟主閥前的閘閥，此時主閥水位應正常向水箱內供水。關閉球閥13，主閥也隨之關閉。如果主閥不能關閉，說明主閥盤下面有雜物，清除雜物后再試水。(正常運行時，球閥13為常開狀態)
2)主閥供水時，浮球導閥水位也同時流水。用手托起浮球，浮球導閥關閉，主閥也隨之關閉，證明浮球導閥良好。
3)請依以上程序進行，當一切正常時，閥門即可自動控制液位。

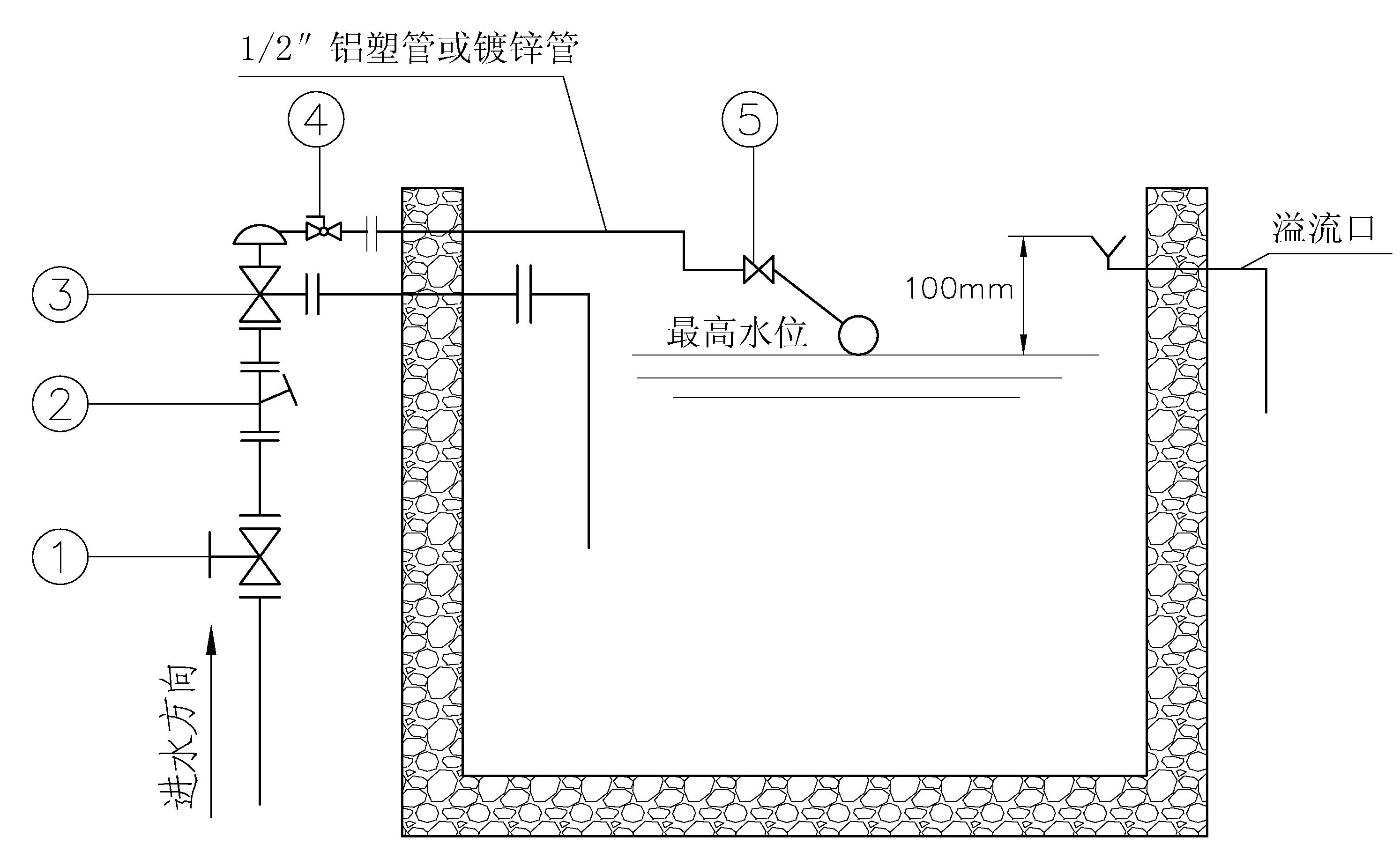

1、隔離閥(閘閥、蝶閥) 2、過濾器 3、液壓水位控制閥(主閥) 4、球閥 5、浮球導閥
