氣動法蘭蝶閥說明

    氣動法蘭蝶閥由法蘭蝶閥和氣動執行機構組成相應地，氣動蝶閥還有另一種連接方式兩者的主要區別在于它們不同的結構和連接方式，它們的工作原理是相同的。氣動法蘭蝶閥具有開關方便快捷、使用靈活多樣、性能優越可靠等優點。像其他類型的蝶閥一樣，氣動法蘭蝶閥也有兩種類型的密封:軟密封和金屬硬密封。氣動軟密封法蘭蝶閥密封性能好，主要用于常溫常壓環境。氣動硬密封法蘭蝶閥耐高溫高壓性能好，耐磨損，使用壽命長。

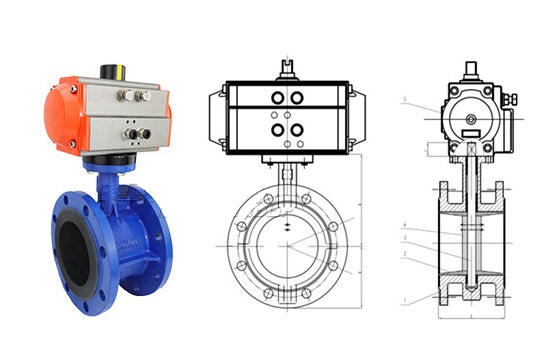

氣動法蘭蝶閥

    氣動法蘭蝶閥由氣動執行器驅動。這種駕駛模式是自動的，在**線不再需要手動操作。閥門的控制更加精確和穩定，大大減少了不必要的人為誤差。

    氣動法蘭蝶閥原理: 氣動法蘭蝶閥的啟閉部件為盤形蝶板。閥門操作的一般過程是:將一定量的空氣體吸入氣動執行機構的氣缸，然后壓縮空氣體，從而產生機械動力驅動閥桿將一定量的空氣體吸入執行機構，然后壓縮空氣體，產生一定量的機械動力驅動閥桿控制蝶板旋轉，從而實現閥門的開啟和關閉 蝶板的旋轉角度在0到90度之間。

    當?shù)宄?度角時，閥門處于關閉狀態，管道中的介質循環被切斷當?shù)宄?0度角時，閥門處于開啟狀態，管道中的介質流動連通，閥通道中的流通面積達到***大，只有蝶板的厚度是介質流動的唯一阻力，流動阻力系數相對較小。當?shù)逦挥?-90(不包括0和90)時，閥處于半打開或半關閉狀態，此時閥可以調節管道中的介質流量 氣動法蘭蝶閥結構簡單，易于安裝和拆卸。

    由于結構特點的限制，氣動法蘭蝶閥不適用于小直徑管道。 以上是本文向您介紹的內容。如果您需要更多氣動法蘭蝶閥圖紙，您可以登錄開維喜閥門官方網站，咨詢?cè)诰€客服。或者直接撥打我們的熱線凱維喜閥門期待與您合作。
