蝶閥根據密封結構區分的話，可以分為軟密封結構和硬密封結構，兩種蝶閥屬于不同種類蝶閥，分別用于不同的工況，軟密封蝶閥多用于溫度低，壓力低，密封要求高的工況下，對夾式硬密封蝶閥是針對高溫高壓的工況，具體詳細區別和密封結構原理請見開維喜閥門集團給您帶來的詳細說明

　　一、概述

　　隨著中國工業發展日新月異，各種嚴格以及苛刻的工況條件越來越多，傳統閥門以及傳統密封結構以及無法滿足嚴格苛刻的工況條件，隨之閥門行業的發展也隨之滿足管道工況的要求，針對不同介質，不同溫度，不同的材料，使用壽命，分別研發出各種滿足工況條件的蝶閥密封結構。隨著時間的推移，以下蝶閥密封結構為目前較為穩定且流行的結構形式。被市場淘汰的結構原理在這不做敘述。

　　二、蝶閥中軟密封蝶閥跟硬密封蝶閥結構上有什么區別呢?開維喜為大家介紹以下幾點：

　　1、結構上的區別：軟密封蝶閥多為中線型硬密封多為單偏心、雙偏心、三偏心硬密封蝶閥

　　2、耐溫：軟密封用于常溫環境。硬密封可用于低溫、常溫、高溫等環境

　　3、壓力：軟密封低壓-常壓，硬密封還可以使用于中高壓等工況氣動軟密封蝶閥

　　4、密封性能:軟密封和三偏心結構硬密封蝶閥密封性能比較好，三偏心蝶閥在高壓高溫環境下可以保持良好的密封。

　　鑒于以上特點,軟密封蝶閥適用于通風除塵管路的雙向啟閉及調節，水處理、輕工、石油、化工等行業。硬密封蝶閥多用于供熱、供氣、及煤氣、油品、酸堿等環境。

　　國工硬密封蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。

　　國工軟密封座采用具有一定強度、硬度和耐溫性能的非金屬材料制作，密封性能好，可以作到零泄漏，但壽命和對溫度的適應性比較差。硬密封采用金屬制作，密封性能相對比較差，盡管有制造商宣稱可以作到零泄漏。

　　軟密封對一部分有腐蝕性的物料是不能滿足工藝要求的，硬密封可以解決!這兩種密封可以相互補充的，就密封性而言軟密封相對較好，但是現在硬密封的密封性也能夠滿足相應的要求。軟密封的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。硬密封使用壽命長，但是密封性相對比軟密封差。

　　而國工軟密封是指密封副的兩側一側是金屬材料，另一側是有彈性的非金屬材料的被稱為"軟密封"。這種密封的密封性能較好，但不耐高溫，易磨損，機械性較差。雙偏心彈性密封蝶閥

　　生產的系列蝶閥的密封結構形式有：單偏心密封、雙偏心密封、三偏心密封、變偏心密封，

　　三、各種結構類型蝶閥的密封原理簡述如下：

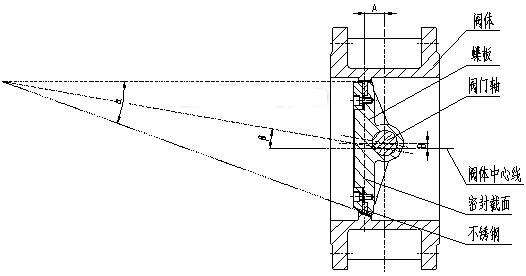

　　由于在單偏心蝶閥的基礎上將蝶板的回轉中心(既閥門軸中心)與閥體中心線形成尺寸偏置，使得蝶閥在開啟過程中，蝶板的密封面會比單偏心密封蝶閥更快地脫離閥座密封面，蝶板轉動至 8°~12° 時，蝶板密封面完全脫離閥座密封，完全開啟時，兩密封面之間形成一個更大的間隙，該類蝶閥的設計，大大降低了兩密封面之間的機械磨損及擁擠壓變形，使蝶閥的密封性能更為提高。

　　2. 雙偏心密封蝶閥的密封原理

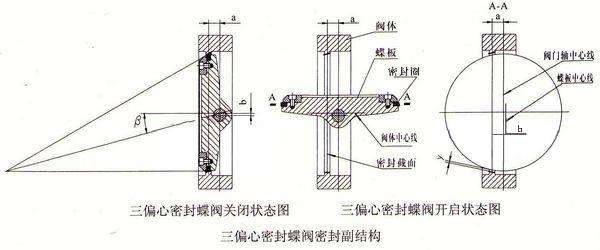

　　由于在雙偏心軟密封蝶閥的基礎上將閥座中心線再與閥體中心線形成一個 β 角偏置，使得蝶閥在啟閥過程中，蝶板的密封面在開啟瞬間立即脫離閥座密封面，而在關閉瞬間才會接觸并壓緊閥座密封面。當完全開啟時，兩密封面之間形成一個與雙偏心密封蝶閥相同的間隙，該類蝶閥的設計，徹底消除了兩密封面之間的機械磨損和擦傷，使蝶閥的密封性能和使用壽命都得到大大提高。

　　3. 變偏心密封蝶閥的密封原理

　　變偏心蝶閥的獨特之處在于安裝蝶板的閥桿軸是一個三段軸式結構，此三段軸式閥桿兩段軸段同心，而中心段軸中心線與兩端軸線偏離一個中心距，蝶板就安裝在中間軸段上。這樣的偏心結構使得蝶板在全開位置時成為雙偏心狀，而在蝶板轉動到關閉位置時則成為單偏心狀。由于偏心軸的作用，在接近關閉時，蝶板向閥座的密封錐面內移進一個距離，蝶板與閥座的密封的密封面相吻合達到可靠的密封性能。

　　由于蝶板的回轉中心(即閥門軸中心)與蝶板密封截面按偏心設置，使得蝶閥在開啟過程中，蝶板密封面逐漸脫離閥座密封面，蝶板轉動至 20°~25° 時，蝶板密封面完全脫離閥座密封面，完全開啟時，兩密封面之間形成間隙，從而使得蝶閥在啟閉過程中，兩密封面之間相對機械磨損及擠壓大為降低，從而保證了蝶閥的密封
