一、產品簡介

　　該產品是我公司工程技術人員參照國內外同類型的先進產品進行設計和制造的。閥體采用了流線型設計，流體阻力小，流量大，密封效果好。在傳動方式上采用了水力操作，即利用管路中的水壓自動操作主閥閥盤的開度，調節下游壓力，使下游壓力維持在導閥彈簧設定的壓力值上。當下游壓力超過設定值時，減壓閥將自動關閉;當下游壓力低于導閥設定壓力時，減壓閥自動開啟。該產品是生活給水、消防系統及工業系統的理想產品。

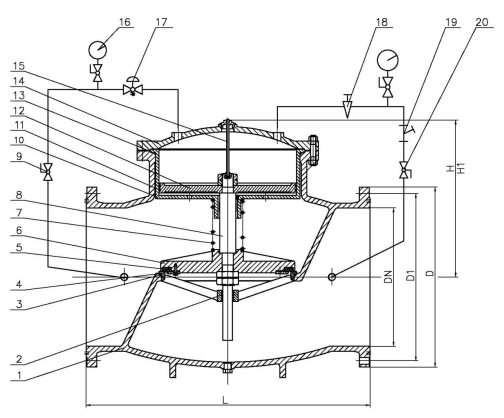

二、結構形式

1、閥體 6、閥盤 11、O形密封圈 16、壓力表

　　2、閥座 7、彈簧 12、活塞 17、減壓導閥

　　3、O形密封圈 8、閥桿 13、O形密封圈 18、針型閥

　　4、密封墊壓板 9、球閥 14、閥蓋 19、過濾器

　　5、密封墊 10、缸體 15、閥位指示器 20、球閥的特點

三、應用標準

　　試驗標準：GB/T 12245 法蘭標準：GB/T 17241.6 GB/T9113.1　　質量保證：ISO9001 結構長度：GB/T 12221

　　設計標準：GB/T 12246

四、主要技術性能

五、主要外型尺寸

六、工作原理

　　進口壓力P1通過入口導管和針閥18進入活塞12的上方，并產生向下的壓力F3。出口壓力P2通過出口導管作用在導閥17的膜片下并與導閥的調節彈簧相平衡。當出口壓力超過導閥彈簧設定值時，導閥關閉，活塞上方的水排泄量為零，可變壓力F3逐漸達到***大值，使主閥閥盤6緊壓閥座，則減壓閥關閉。當出口壓力降到小于導閥彈簧設定值時，導閥開啟，活塞上方的壓力水將通過導閥17，球閥9排泄到出口，由于針閥開度小并且入口導管比出口導管直徑小，所以排泄速度大于入口壓力補水速度，因此活塞上方的壓力F3減小，一直作用在主閥閥盤6下面的入口壓力P1將主閥閥盤托起，從而打開減壓閥。當活塞12上方壓力處于入口壓力與出口壓力中間值時，主閥閥盤6處于調節狀態，排泄流量等于補水流量，主閥閥盤6開度不變，下游壓力穩定。閥盤6的調節位置主要是通過調節導閥17來確定。可調導閥17可以感應出口壓力并隨它的變化開大或關小其自身的小閥口，從而改變活塞上方的壓力值，控制主閥閥盤的調節位置。主閥閥盤的開啟高度可通過閥位指示器15顯示出來。

七、安裝、注意事項、調節

　　1、安裝前，請先檢查主閥各部分是否完好，緊固件齊全，無松動;　　安裝：

　　2、檢查各連接管路完好，接頭緊固;

　　3、閥前要安裝一只閘閥和一只過濾器，閥后也要裝一只閘閥，以便于檢修;

　　4、***佳的安裝方式是安裝在水平管道上，閥蓋朝上。若將閥門安裝于蔭井內，應留有一定的空間以備技術人員檢修;

　　5、安裝時，注意閥體外水流標示箭頭，遵循方向安裝;

　　6、對重要給水管路應安裝旁通管。

　　注意事項：

　　1、吊裝搬運時不得碰撞、損壞外接管路配件;

　　2、閥門進口端不得安裝柔性接頭或管道伸縮器;為達到***佳的減壓效果，閥門進、出口端應有一定長度的直管段，進口端為5倍管道公稱通徑,出口為10倍管道公稱通徑;

　　3、管道安裝應按有關規范裝設自動排氣閥，保證不產生水柱中斷;

　　4、安裝前要徹底清除管道內的雜物，通水前必須徹底沖洗管道;

　　調節：

　　1、檢查所有球閥和針型閥都處于開啟狀態;

　　2、關閉減壓閥前的隔離閥，開啟減壓閥后的隔離閥，制造下游低壓環境;

　　3、將調節螺釘按逆時針旋轉至***上位置(相對***低出口壓力)，然后關閉減壓閥后的隔離閥;

　　4、開啟減壓閥前的隔離閥至全開;

　　5、順時針緩慢旋轉調節螺釘，將出口壓力調至所需要的壓力(以閥后表壓為準)，調整好后，將鎖緊螺母鎖緊，打開減壓閥后隔離閥;

　　6、如在調整時出口壓力高于設定壓力，須從第二步開始重新調整，即只能從低壓向高壓調。

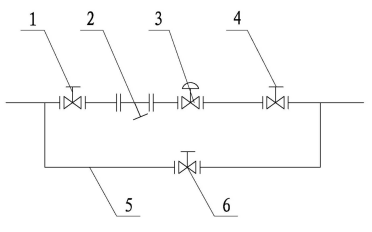

八、安裝示意圖
