一、 用途

　　FK745X型雙液位控制浮球閥，是一種為控制水庫或水池內的高低水位而專門設計的自動控制閥。

　　二、 特點

　　1. 關閉嚴密可靠。采用牢固的橡膠密封環密封，利用液壓控制原理，密封可靠性高。

　　2. 過流量大。閥體采用流線型設計，流體阻力小，流量大。

　　3. 采用導閥控制，液壓驅動裝置。導閥與主閥分離安裝，安裝維護方便。

　　4. 可用外界壓力源控制閥門啟閉。

　　三、 主要技術參數

　　四、 主要結構及外型尺寸

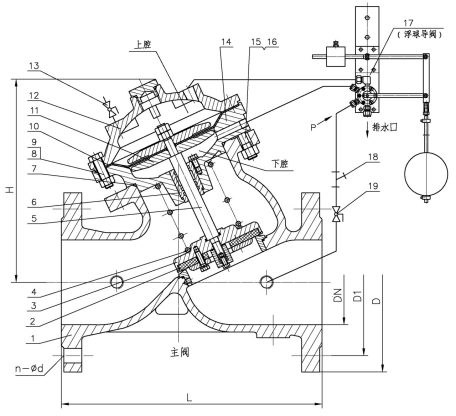

雙液位控制浮球閥主要由主閥、浮球導閥、球閥、過濾器等組成，如下圖所示：

　　外形及連接尺寸

　　五、 工作原理

　　浮球導閥感應水箱或水池內的高低水位，使主閥的上控制腔增壓或泄壓，控制主閥的啟閉。當水位達到高水位的設定值時，活動浮球也上升至高浮點，浮球導閥使上控制腔泄壓，主閥開啟。當水位下降達到低水位的設定值，活動浮球也下升至低浮點，浮球導閥使上控制腔增壓，主閥關閉。

　　六、安裝、注意事項

　　安裝

　　1、安裝前，請先檢查主閥各部分是否完好，緊固件齊全，無松動;

　　2、檢查各連接管路完好，接頭緊固;

　　3、吊裝搬運時不得碰撞、損壞外接管路配件;

　　4、安裝前要徹底清除管道內的雜物，通水前必須徹底沖洗管道;

　　3、閥前要安裝一只閘閥和一只過濾器，閥后也要裝一只閘閥，以便于檢修;

　　4、***佳的安裝方式是安裝在水平管道上，閥蓋朝上。若將閥門安裝于蔭井內，應留有一定的空間以備技術人員檢修;

　　5、安裝時，注意閥體外水流標示箭頭，遵循方向安裝。主閥與浮球導閥應分體安裝，主閥安裝于水池外，浮球導閥安裝在水池內，并用管路連接好。

　　6、浮球導閥安裝必須高于水池內所設定的高水位的位置，并且液面較為平緩。如液面浮動較大，需安裝套筒以保護浮球，應確保浮球與水池壁之間有足夠距離。

　　7、當管道內介質壓力小于小于0.1Mpa時，需外接控制源于導閥的“P”口處，來控制主閥的啟閉。外接控制源壓力0.1Mpa~0.6Mpa。(控制源可以為自來水)

　　8、浮球導閥的“C1口”與主閥下腔相連，“C2口”與主閥上腔相連，“P口”與閥門進口或外接壓力源相連，“V口”為排水口。

　　七、調試

　　1、試水時，通過升高和降低浮球連桿，主閥將會隨之開啟和關閉。

　　2、當正常運行時，當浮球位于低浮點時，導閥上的配重及連桿能自由抬起，此時主閥為關閉狀態。當水位上升至高浮點時，浮球浮起導閥上的配重及連桿能自由落下，此時主閥為開啟狀態向外排水。

　　3、如果浮球導閥上升或下降時，導閥上的配重及連桿不能自由轉動，應適當調節配重的位置。

　　4、通過調節浮球桿上的擋塊，從而調節上下水位。浮球與浮球桿的移動相關聯，浮球的調節范圍必須在兩個擋塊之間。

　　5、球閥(13)為手動開閥時使用，閥門正常運行時球閥(13)為關閉狀態。

　　八、故障排除

安裝示意圖：

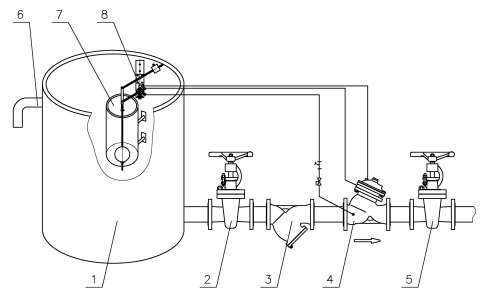

　　安裝示意圖 一

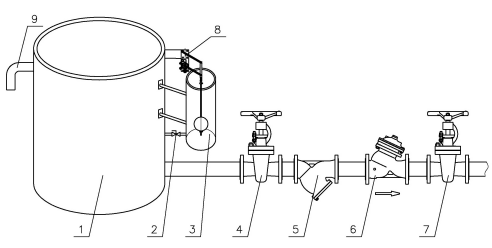

　　安裝示意圖 二
