一、 用途

　　安裝在各類沉淀水池的底部池壁外，用以排除池底的泥沙及污物。

　　二、 特點

　　1. 采用雙隔膜傳動機構，無運動磨損;

　　2. 閥瓣與閥座為軟密封，密封性能良好，無泄漏;

　　3. 驅動介質壓力低，采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。

　　三、 主要技術參數

　　四、 工作原理

　　本產品由雙室隔膜傳動機構和角式閥體組成。當隔膜上室給壓力時，使閥瓣關閉;當隔膜下室給壓力時，使閥瓣開啟。

　　五、 配套換向閥選擇(用戶自備)

　　1. DN15二位四通電磁換向閥，電壓等級：24V

　　2. DN15、DN20二位四通電磁換向閥，電壓等級：220V

　　3. DN15、DN20二位四通手動換向閥。

　　六、 主要外型及連接尺寸

七、

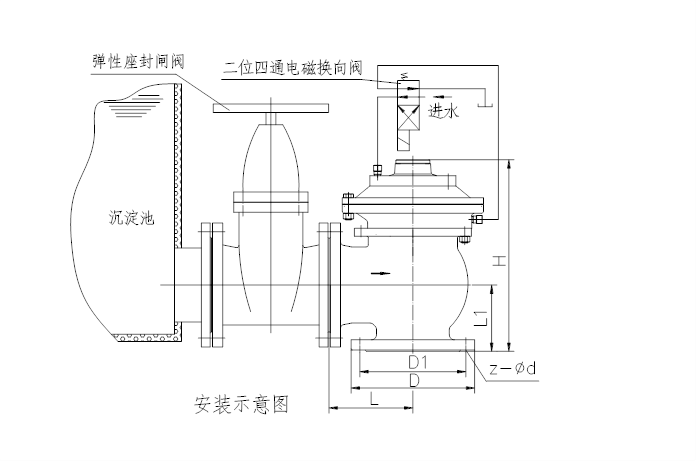

安裝示意圖

　　八、調試步驟

　　1、 檢查控制管的安裝方式是否與說明書中的相同;

　　2、 使用電磁換向閥，應檢查使用電壓與電磁閥所要求的電壓是否相同;

　　3、 檢查各螺栓、管件以及接頭是否緊固、可靠;

　　4、 給控制管路通水;

　　5、 將換向閥換向，同時檢查主閥的開啟情況;

　　6、 重復步驟5三次以上，然后使主閥關閉;

　　7、 給主閥通水;

　　8、 換向閥換向，主閥開啟排水1～2分鐘，然后將換向閥換向關閉主閥;

　　9、 重復步驟8三次以上。

　　九、疑難解答
