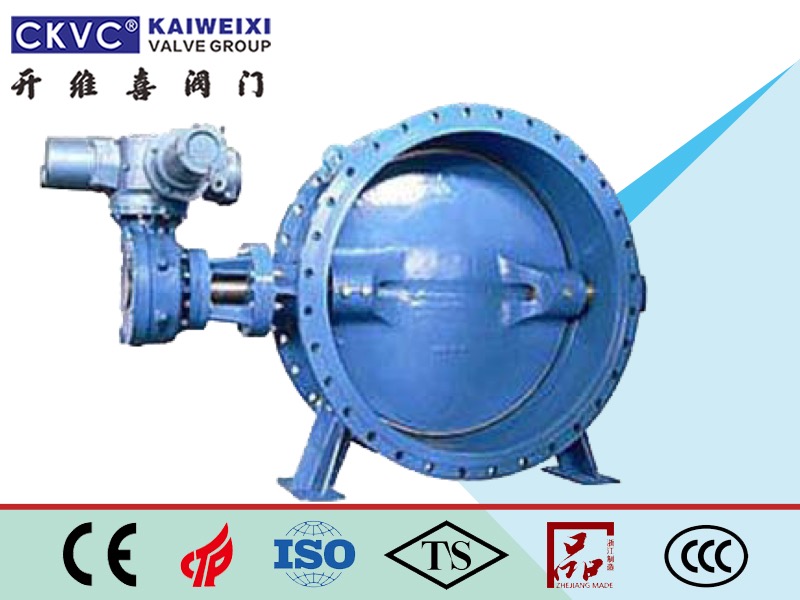

它具有擦拭扭矩小、開啟靈活等優點。同時，由于其偏心錐角，可以在閥門關閉時實現自鎖。在各種關鍵的過程控制管道上，無論是開關閥還是調節閥，只要選擇得當，蝶閥都可以放心使用。密封圈和閥座的密封位置由曲軸調節，組裝更加方便。同時可以強制密封圈壓住閥座實現雙向密封，密封性能增強，三重偏心的作用也增強。
在雙偏心的基礎上，閥座的中心線與蝶板密封面的中心線偏移一個角度。當三偏心密封蝶閥全開時，蝶板密封面將與閥座密封面完全分離。由于偏移量，長短半徑的蝶板會發生變化，蝶板密封面旋轉軌跡的切線與閥座密封面形成兩個夾角。由于這兩個夾角的存在，蝶閥開啟時，蝶板密封面在開啟的瞬間會立即與閥座密封面分離;關閉時，蝶板的密封面只有在關閉的瞬間才會接觸并壓住閥座的密封面，從而完全消除了蝶板啟閉時蝶板密封副兩密封面之間的機械磨損和劃傷。當?shù)y關閉時，密封副的兩個密封面之間的密封比壓可以通過施加在蝶板轉軸上的驅動扭矩產生，不僅消除了傳統蝶閥中彈性閥座老化、冷流和彈性失效導致的密封副兩個密封面之間密封比的降低和消失， 而且通過改變施加的驅動扭矩實現了密封比壓的任意調節，大大提高了三偏心密封蝶閥的密封性能和使用壽命。
閥內件特點： | 三偏心結構，多層次密封閥座，硬密封 |
閥體類型： | 直通式 |
閥蓋形式： | 標準一體式 |
流量特性： | 近似等百分比 |
口徑范圍： | DN50-1000(2”-40”) |
壓力等級： | ANSI 150~1500LB |
泄漏等級： | ASME B16.104 （標準型閥座） |
管道連接方式： | 對夾式 、法蘭式、焊接 |
適用溫度范圍： | -30 550 |
執行機構類型： | 電動執行機構 |
制造標準：
設計標準 | API 609-2004 |
結構長度標準 | API 609-2004 |
ISO 5752-1982 | |
法蘭連接標準： | ASME B16.5-2003 |
ASME B16.47-1996 | |
ANSI C207-2007 | |
檢驗試壓標準 | API 598-2004 |
泄漏量等級 | ASME B16.104-1998 VI級 |
