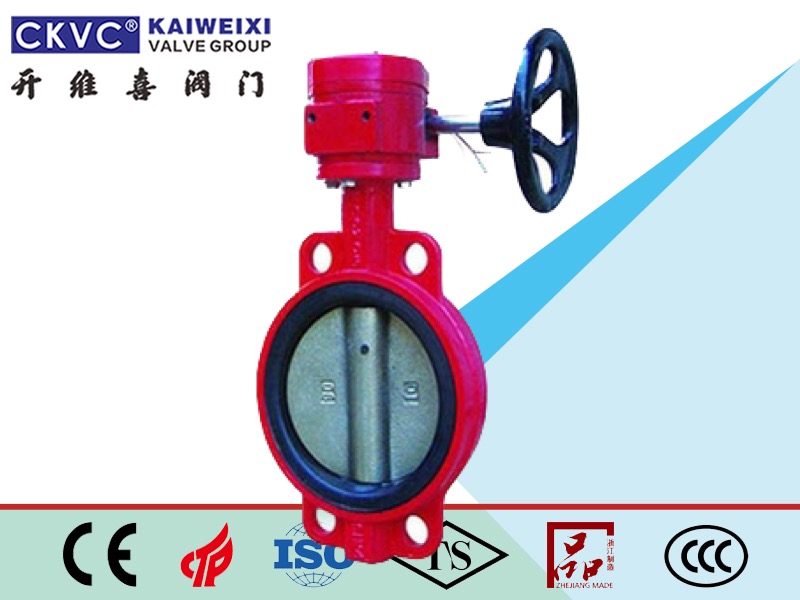

信號消防系統專用蝶閥采用中線式蝶閥閥體，旋轉蝸輪蝸桿信號傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向旋轉為閥門關閉，用于消防管道中，采用渦輪蝸桿傳動，閥門密封效果良好，操作輕便，閥門全開全關位置安裝行程開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示信號燈源，使之準確顯示閥門開關狀態。用于遠程判斷閥門的開關位置。

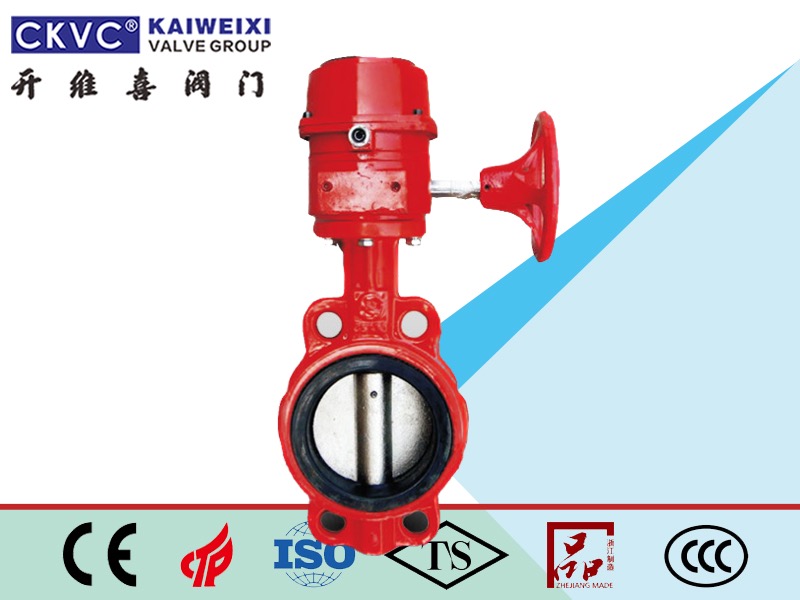

XD371X-16Q安全信號閥是非接觸式輸出。閥門工作狀態采用新型控制方式，防水，防潮，使用壽命長。這種閥門有其獨特的特性，即閥門得到了公安消防部門，用戶和設計單位的好評。
1，體積小，重量輕，是同型閘閥重量的1/3-1/7;
2，操作扭矩小，壽命長;
3，電信號元件密封，防水，防潮;
4，信號觸點無摩擦，使用壽命長;
5，流線特性在線，調整性能優異為zui;
6，除了普通蝶閥的功能外，還有以下功能;
1.標稱壓力P：1MPa(10Kg/cm2)
1.6 MPa(16Kg/cm2)
2，適用溫度：-45°C~135°C
3.適用介質：淡水，污水，鹽水，海水，煤氣，蒸汽，食品，醫藥，酸，堿，油等液體介質。
4，根據不同的介質配備不同橡膠材質。
該蝶閥可用于信號調節和攔截各種防腐液體，氣體，半流體，懸浮固體粉末管道和專用于給排水，石油，中國勞動力，造紙，水電，紡織，造船，水電等的船舶，特別適合安裝。在自動噴水消防栓供水系統管道上，管理人員可以從信號顯示裝置了解每個閥門的開啟狀態和開度，防止閥門發生故障，大大提高了消防供水的安全性。
1.閥門可安裝在水平，垂直和其他空間管道的任何位置。閥門的連接是標準法蘭。安裝在管道或設備上時，操作方法與普通法蘭相同。該閥門配有法蘭襯衫墊，無需添加。閥門上的四通孔僅位于所選位置之后;
2.操作：手動操作，連接手柄，旋轉到需要開度的位置，取出手柄。此時，信號顯示裝置將自動顯示閥門全開，全開或全開信號。
3，蝸輪傳動：手輪逆時針旋轉打開，順時針旋轉關閉，90°兩端均為終點，中間位置任意調節。當信號顯示在設備上時，閥門打開綠燈亮。
1，電氣性能
輸入電壓DC24V，輸出電流100MA(可提出特殊要求)，絕緣電阻大于20MΩ;
2，工作原理
閥門打開狀態輸出工作可以引導到消防中心顯示器(輸出模式也可以根據設計確定)。當閥門打開時，閥頭上的紅色信號燈亮起。
3.接線：
紅線：24V(DC)
黃線：0V
藍線：信號輸出線，無觸摸點火4V輸出(如果需要觸點輸出，則在訂貨時應說明)。
注意每種多芯分顏色的引線都通向塑料線。
