蝶閥：上個世紀30年代，美國發明了蝶閥，***早的蝶閥是一塊板卡在管道里面，用來阻擋介質，毫無密封性能可言，慢慢演變成了中線式的蝶閥，解決了蝶閥的密封性能的問題，但是也僅僅局限介質為水，以及溫度不高的氣體等，由于蝶閥體積小，開關靈活，所以適用領域也是相當?shù)膹V泛，由于中線式的蝶閥密封橡膠容易出現磨損的現象，特別是大口徑蝶閥，橡膠磨損現象非常嚴重，適用壽命非常低，造成了非常不必要的浪費。在這期間出現了空氣圍帶的蝶閥，正常情況下空氣圍帶是收縮狀態，等到閥門關閉后，空氣圍帶充氣，從而實現密封，由于空位圍帶維修麻煩， 生產工藝復雜。現在在一些水電站上還可以見到，慢慢被淘汰。
這一問題等到雙偏心軟密封蝶閥出現的時候徹底的解決了。雙偏心蝶閥在閥門開啟的瞬間脫離閥座，密封面沒有于閥體產生長時間的摩擦，所以密封圈使用壽命長，并且可以更換密封圈。加工工藝簡單。被市場快速的認可，但是雙偏心軟密封蝶閥無法適用高溫高壓的工況，還是有一定的局限性，為了解決這一問題，我公司經過大量的計算和產品實驗，聯合各大設計院專家的一起研究探討，終于三偏心硬密封蝶閥橫空出事，三偏心硬密封蝶閥的出現是蝶閥史上重大的技術突破，密封圈采用不銹鋼+石墨板 組合而成。解決了蝶閥無法在高溫高壓的工況下適用的問題。
蝶閥采用的是三偏心原理設計，使密封面的空間運動軌跡達到理想化，密封副相互之間無摩擦、無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、 開啟力矩小，靈活方便，省力節能;
2、 三偏心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏;
3、 耐高壓、耐腐蝕、耐磨損、使用壽命長等。

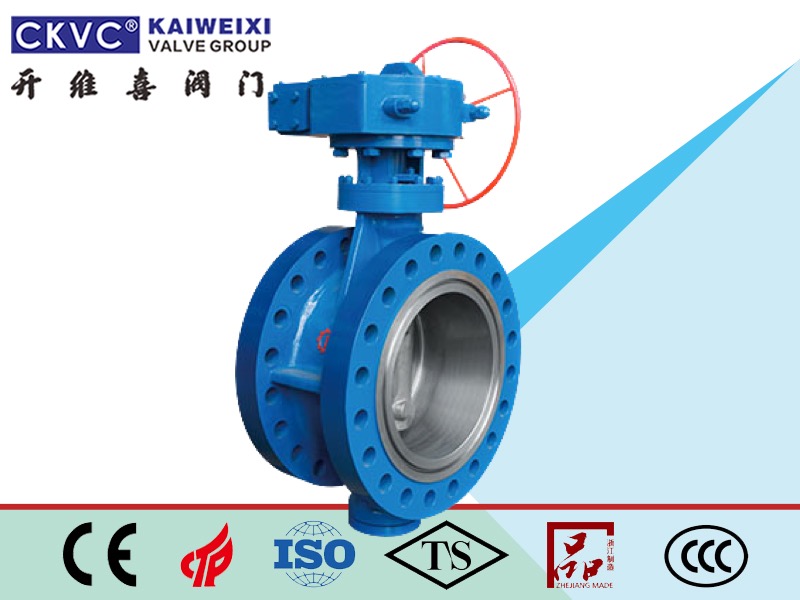

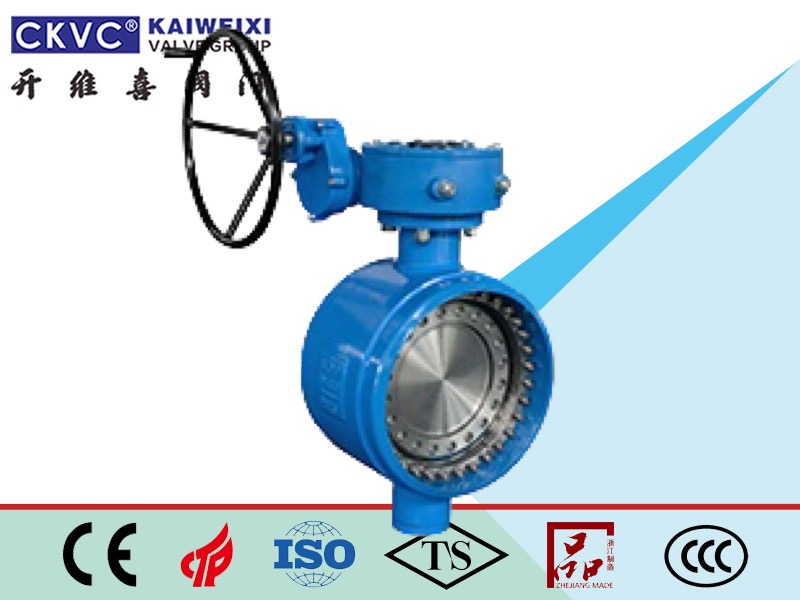

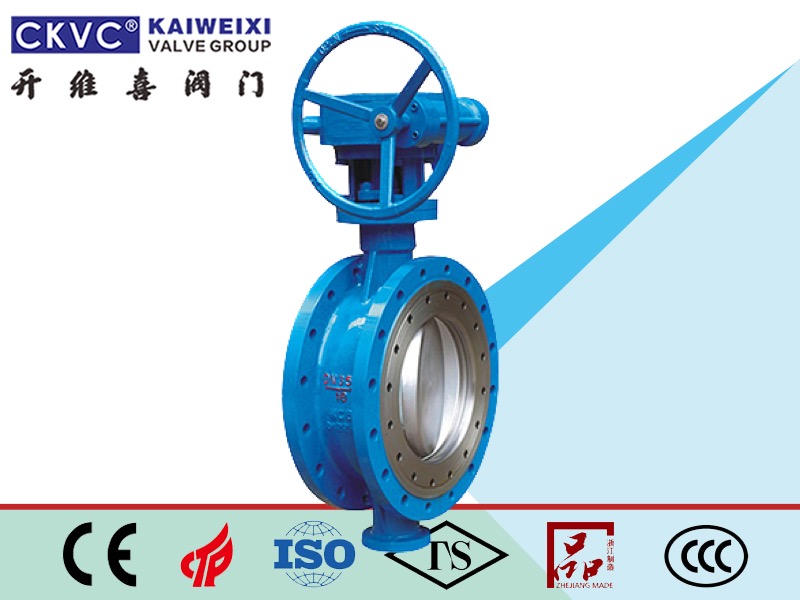

三偏心多層次金屬硬密封蝶閥產品結構：多層次硬密封蝶閥系列產品，系我公司新開發的長壽命、節能型蝶閥。其結構采用三偏心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。

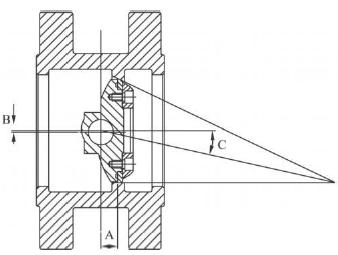

三偏心結構圖
1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。
