電動蝶閥原理及示意圖

    電動蝶閥電動蝶閥原理:電動蝶閥是一種自動調節閥，用于自動控制系統 電動蝶閥的控制原理是根據電源信號控制和引導閥門的開啟和關閉。工作電源通常包括:AC220V伏、AC380V伏、DC24V，輸入信號包括4~20mA 0~10v等弱電信號。

    電動蝶閥是一種多功能閥門，具有止回閥、控制閥和截止閥的功能，因此應用廣泛。通常，電動蝶閥配有手動控制裝置，當電源信號異常或斷電時，通過手動裝置防止蝶閥緊急運行，從而保證管道系統的正常運行。電動蝶閥用于許多領域，如石油、化工等行業的生產管道。

電動蝶閥原理圖

    電動蝶閥的工作原理是:由電力提供動力，電動裝置帶動閥桿移動，閥桿帶動相連的蝶板旋轉90度，實現閥門的開啟和關閉，從而實現管道內流動介質的調節和控制 當電源接通時，輸入電壓為220伏，電源可以自行調節開關量，內置伺服模塊。整個系統的操作可以通過輸入控制信號和單向電源來控制。還可以接收工業自動化控制系統的4~20mA或其他信號，精確控制閥門開度，從而調節和控制不同的工藝參數，如流量、溫度、壓力等。

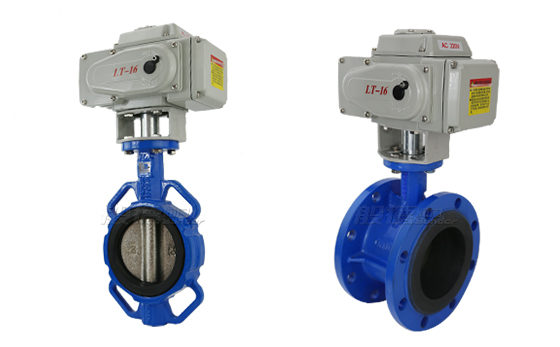

    電動蝶閥根據不同的連接方式可分為電動晶片蝶閥和電動法蘭蝶閥。根據密封材料的不同，電動蝶閥可分為軟密封電動蝶閥和硬密封電動蝶閥。軟密封電動蝶閥適用于常溫常壓環境，而硬密封電動蝶閥適用于高溫高壓環境。根據控制形式，電動蝶閥也可分為開關式和調節式。開關式電動蝶閥只負責管道的開啟和關閉。

    可調節電動蝶閥可用于調節管道中的介質流量，并可精確調節流量至數千個刻度。 電動蝶閥是一種價格相對較高的閥門。如果您需要購買該閥門產品，歡迎致電開維喜閥門咨詢。
